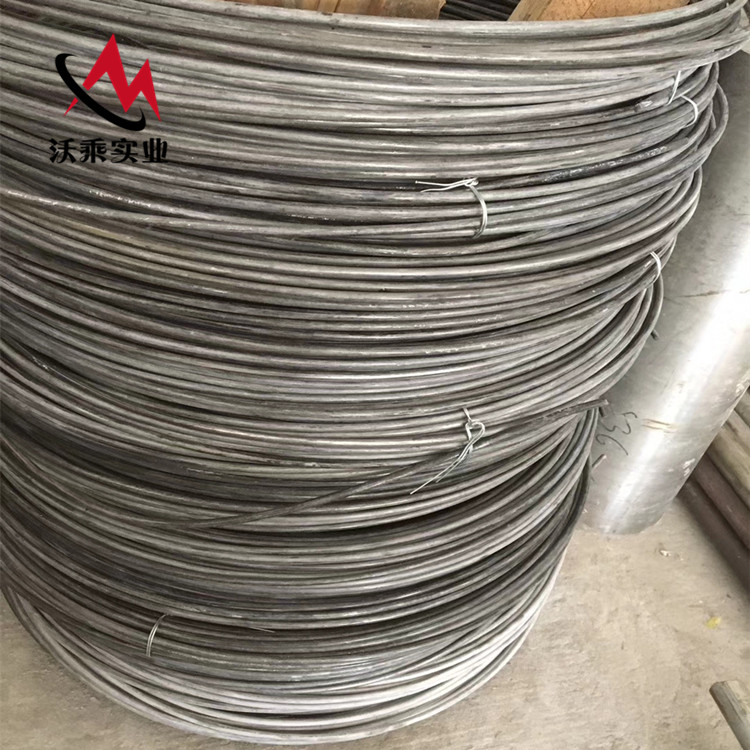

Cr20Ni80 电热合金 Cr20Ni80 镍铬合金 Cr20Ni80 电热合金电阻率

更新：2022/3/9 15:02:00 点击：

品牌：沃乘
型号： Cr20Ni80

产品介绍

随着科技的进步，社会的发展，电热合金已被广泛应用到机械、冶金，工业用炉和其他化工、食品等领域，生产与生活中对这类合金的需求量也在逐年增加。目前，我国大量生产不同种类电热合金和研制新类型电热合金，已是世界上电热合金种类最为齐全的国家之一。在这些电热合金中，Cr20Ni80 由于具有高电阻、热膨胀系数低、熔点高、抗氧化能力强和高温强度高，加工成型性好以及可焊性好等优点而被应用。在我国 Cr20Ni80 生产份额在电热合金生产总量中占 8%。

Cr20Ni80 合金电热元件一般服役温度在 950～ 1100℃，最高使用温度是 1200℃，并且在实际生产生活中，生产商会根据实际应用条件将合金制备成各种不同形状的电热元件。对此，要求合金要具备很好的抗高温氧化性、抗高温腐蚀性以及高温力学性能和室温力学性能等特点。为保证 Cr20Ni80 电热合金元件具有优异的使用性，就必须了解影响Cr20Ni80 电热合金性能的因素。

化学组成
元素	Min	Max
C	–	0.15
Si	0.5	2
Mn	–	1
P	–	0.02
S	–	0.015
Cr	19	21
Ni	75	–
Al	–	0.3
Cu	–	0.5
Fe	–	1

80/20镍铬

工作温度可达 1200°C (2200°F) 的合金丝。它的化学组成赋予它良好的抗氧化性，尤其是在频繁切换或大范围温度波动的场合中。

80/20镍铬电阻丝也称为镍铬合金/ Nicrove V，Brightray C，Cronix 80，Nicrothal 80，Chromalloy，Chromel和Gilphy 80

W. Nr. 2.4869
UNS N06003
AWS 080

Cr20Ni80 镍铬合金性能参数
密度	8.31g/cm³	0.300 lb/in³
20°C 时的电阻率	108 microhm • cm	650 ohm. Circ. mil/ft
最大工作温度	1200 °C	2200 °F
用作电热元件时	300 °C	572 °F
用于热切割、制造 – 管线弯折
熔点	1400 °C	2550 °F
膨胀系数	12.5 µm/m °C (20 – 100°C)	7.0 x 10^-6 in/in °F (70 – 212°F)

家用和工业电器中以及控制电阻器中的电热元件Cr20Ni80 镍铬合金具有良好的加工塑性，耐腐蚀性强，无磁性，根据 GB /T 1234—1995《高电阻电热合

金》显示最高使用温度可达 1200 ℃，但由于电热丝在长时间通电加热时，会随着温度的升高受热膨胀，会出现“搭落”现象，严重时会发生短路。电热丝通电受热后膨胀问题主要指的是形变，要减少形变实际上就是要降低材料的膨胀系数，而对于一定成分的合金而言，影响它的因素取决于它的化学成分和组织结构。热处理工艺对合金的晶粒度、强化相的沉淀和溶解、析出相的数量和颗粒尺寸甚至晶界状态等都有影响。

Cr20Ni80 镍铬合金电热丝热处理

1) Cr20Ni80 电热丝经1150 ℃ 固溶处理保温10 min 后水冷，合金碳化物基本溶解，获得了单相奥氏体。

2) Cr20Ni80 电热丝经900 ℃ × 10 h 时效处理后，合金中的强化相析出量增多，硬度上升。

3) 930 ℃ × 10 h 时效处理后，合金碳化物在晶界晶内均有析出，线膨胀系数下降。

4) Cr20Ni80 电热丝的最佳热处理工艺: 1150 ℃固溶处理 + 930 ℃ × 10 h 时效。
