铁基、镍基热敏电阻合金材料

更新：2022/3/28 14:24:38 点击：

品牌：沃乘
型号：

产品介绍

铁基、镍基热敏电阻合金概述

热敏电阳材料般可分为半导体热敏电阳材料、金属热敏电阳材料、合金热敏申阳材料三类。半导体热敏电阻材料具有非常大的电阻温度系数和高的电阻率，用其制成的传感器的灵敏度相当高。但由于这类材料电阻和温度呈指数关系，因此，测温范围狭窄.均匀性也差。金属热敏电阻材料作为热电阻测温、限流器以及自动恒温加热元件均有较广泛的应用。如铂电阻温度计、镍电阻温度计，铜电阳温度计等。其中铂测温传感器在各种介质中表现出明显的高精度和高稳定性的特征。其长期测温范围为—220 ~～600C。知期测量可达 1（）50C;铜测温传感器期测温范围为—60～150'C，短期测量可达180C;镍测温传感器长期测温范围为60~180C，短期测量回|达 250C。这是种较理想的测温材料，它具有较高的灵敏度，满意的重现性和稳定性。

合金热敏电阻材料又称热敏电阻合金。热触电阻合金一般均具有较高的电阻率和电阻温度系数，因此可以制成小型化的高灵敏度的测温传感器。如箔式应变片式测温传感器就是一种理想的结构件温度测量件。此处，热敏电阻合金在高性能飞机的大气总温传感器和大型客机温度传感器中也获得了一定的应用。

目前，国外热敏电阻合金已有钻基、铁基、镍基和铜基合金。广泛用于高低温的温度控制、温度测量，人造地球卫星的次态控制，大气总温传感器除冰加热器的加热和温度控制以及火箭动力的液态燃烧的流量控制等等。目前国内研究生产的大致有个系列，即100C以下使用的热敏电阻合金（PTC-I）;300C以下使用的执敏电阳合金（PTC-Ⅱ）;25位（以下使用的高灵敏度执敏电阻合金（PTC.Ⅲ）.

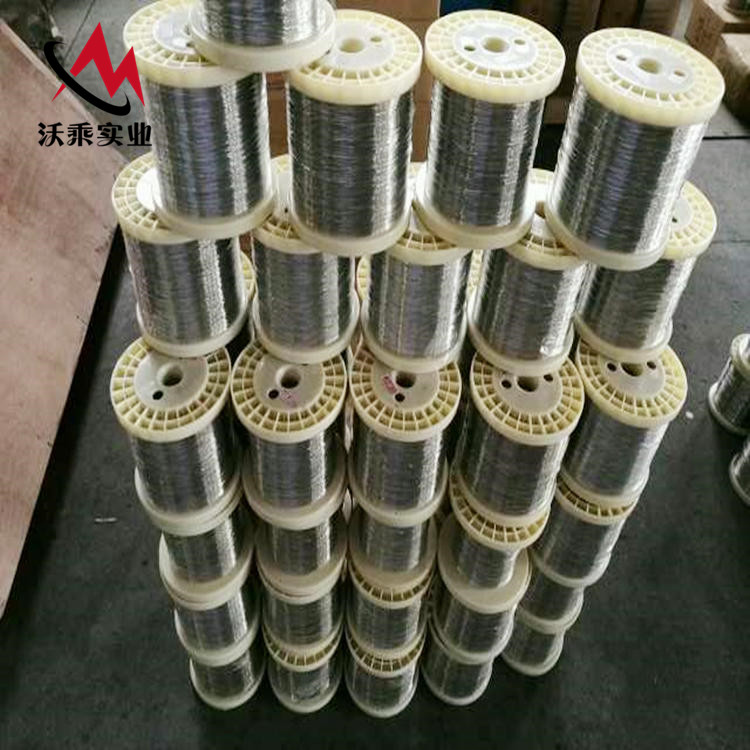

热处理制度按不同规格的成品热处理可在 850～950C氢气保护连续热处理。品种规格与供应状态合金产品以软态供应，品种φ0.5～0.1lmm为的丝材。

熔炼与铸造工艺可采用真空中频感应炉熔炼并真空浇注。

应用概况与特殊要求 PTC-1合金是一种缓变型的热敏电阻合金，电阻-温度特性大体上呈直线变化。常用温度为 20~85C，最高使用温度为100C。可广泛用于温度测控，电阻设备的过热保护，，限流器及恒电流装置等方面，具有定温性和安全性。目前，还在大型客机温度传感器和高性能军用飞机的除冰加热器上获得应用。

PTC-Ⅱ合金是一种缓变型的热敏电阻合金，电阻-温度特性呈直线变化，使用温度 300 C以下可广泛用于电器设备的过热保护、限流器及恒电流恶置等方面。

PTC-Ⅲ热敏电阻合金是国防航空中CW1.04 防冰大气总温传感器的专用材料。用以解决大气总温传感器在飞机高速、高空飞行条件下发生到冰问题，以保证传感器正常可靠工作。为进一步使元件本身小型化其加热器可制成铠装热敏电阻合个加热器使用。另外，在飞机空速管、旗角管的防冰除冰方面也有广泛的应用前景。目前采用PTC-Ⅲ合金制造的加热器，已批量供货，性能稳定。

力学性能

技术标准规定的性能

室温及种温度下的力学性能

拉伸性能

PTC-1合金∶抗拉强度 σh=640～710MPa、断后伸长率δ=29%～32%

PTC-Ⅱ合金;抗拉强度ah=750~900MPa、断后伸长率δ=33%～38%;

PTC-Ⅲ合金∶抗拉强度ab≈428MPa、断后伸长率δ≈35%。
